餐饮业油烟在线监测仪
返回上一层
近年，我国环境大气污染问题引发社会高度关注，严重的雾霾天气更是让大众对PM2.5及其它空气质量评价指标有了更加全面的认识理解。然而，随着对大气污染来源的全面解析，餐饮油烟污染排放作为大气污染主要贡献之一，仅次于机动车尾气排放，国家环保部及各地方环保管理部门针对餐饮油烟污染相继出台了管理办法。
GB18483-2001《饮食业油烟排放标准（试行）》规定的油烟检测方法，需现场采样，实验室分析，无法实现现场实时在线出测量结果，在环境监督管理工作过程中造成诸多不便。而新的DB11 1488-2018《餐饮业大气污染物排放标准》北京新地标中明确规定要求检测油烟浓度、颗粒物浓度、非甲总烃浓度三项数据指标。
我公司研制的油烟浓度在线检测仪依据《餐饮业大气污染物排放标准》规定的油烟现场监测方法——粒子集合光散射测量法和PID光电离子检测法两种检测方式，该检测仪实现了现场实时在线检测油烟排放浓度。
CCAEPI-RG-Y-020-2011《环保产品认证实施规则饮食业油烟浓度在线监控仪》
DB11 1488-2018《餐饮业大气污染物排放标准》
GB18483-2001《饮食业油烟排放标准（试行）》
HJ/T62-2001《饮食业油烟净化设备技术方法及检测技术规范（试行）》
HJ/T 75-2007《固定污染源烟气排放连续监测技术规范》
HJ/T 76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》
HJ/T 212-2005《污染源在线自动监控（监测）系统数据传输标准》

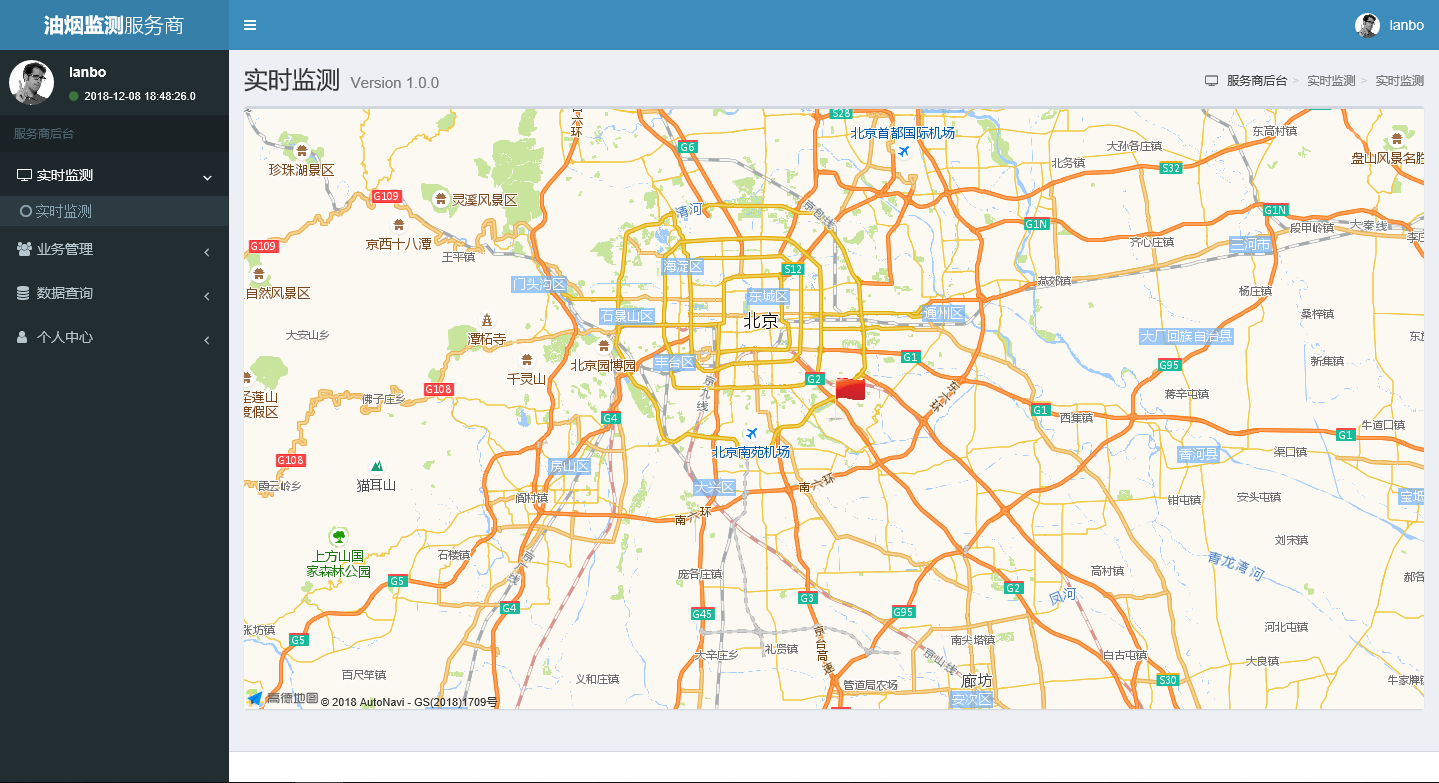

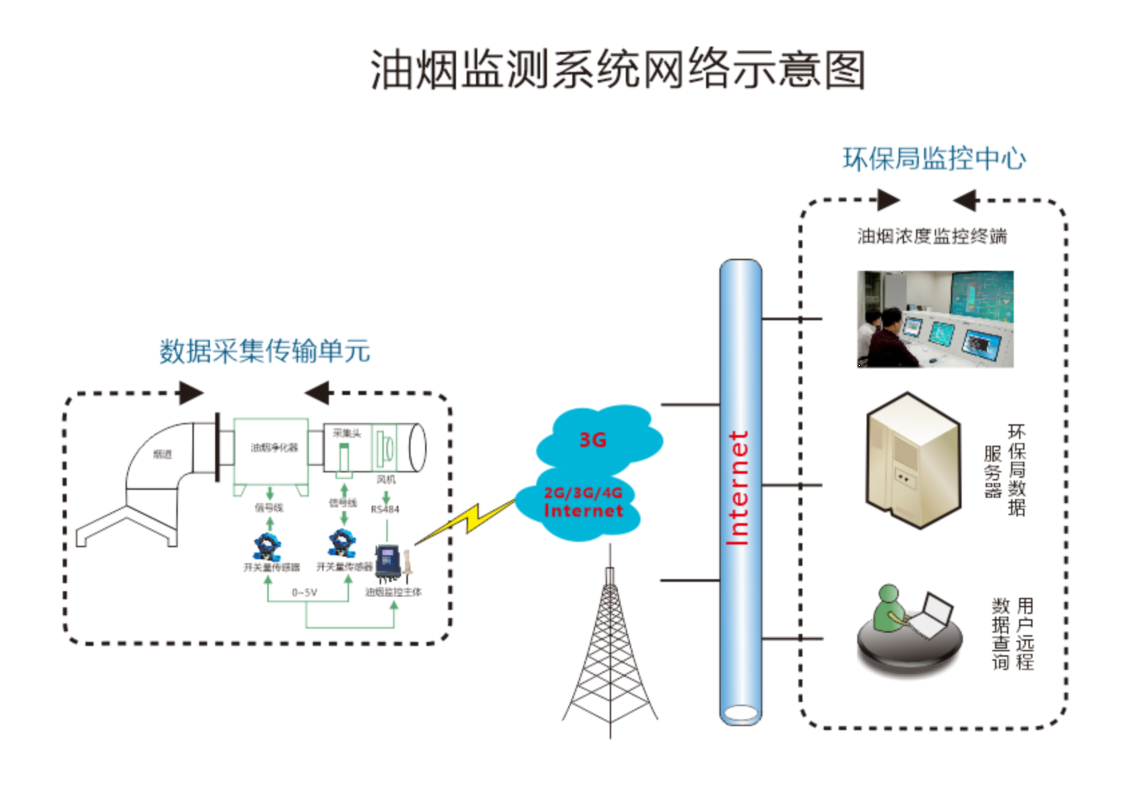

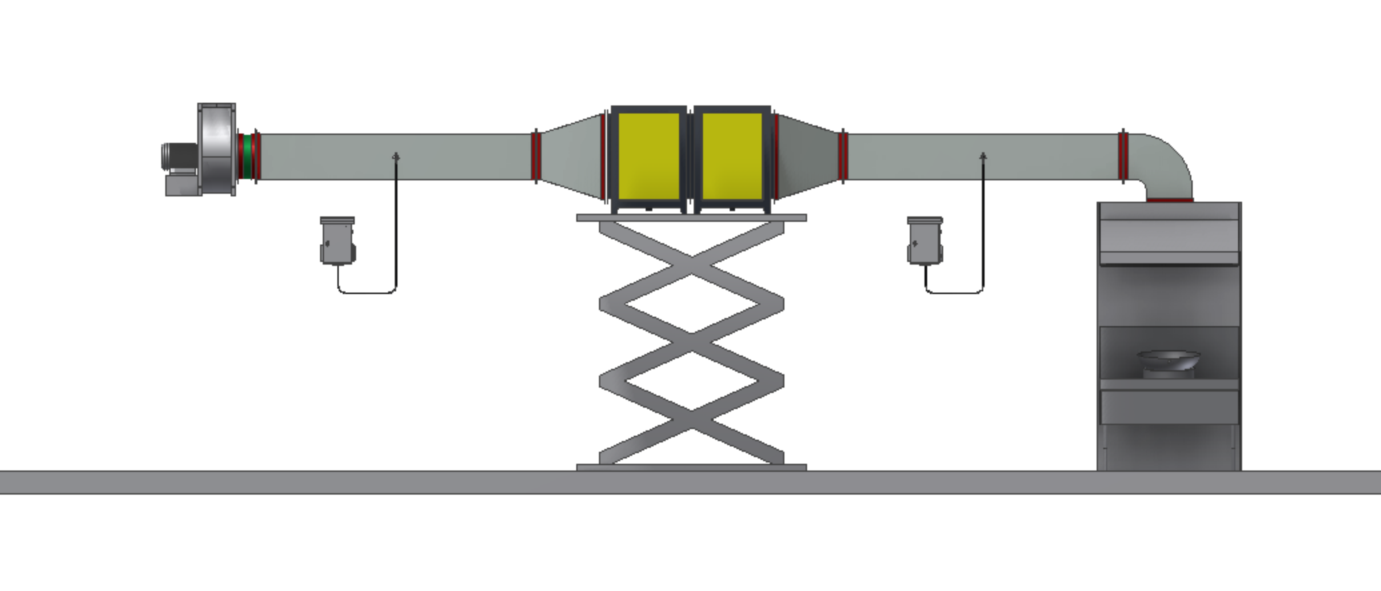

INNOWEL-ZX油烟浓度在线监控系统是根据饮食业油烟污染特性，并结合饮食业油烟污染治理、运营维护管理经验，一套饮食业油烟污染监控管理系统。油烟浓度在线监控系统包括油烟浓度在线监控仪和软件平台，油烟浓度在线监控仪安装于油烟污染排放口，24小时实时连续在线监测油烟排放浓度、油烟净化设备和风机开关状态，并将监测数据实时发送到监控中心服务器；系统软件平台对监测数据进行统计分析处理后，用户可通过电脑、手机等客户端进行访问。
本监测仪测量原理依据DB11 1488-2018《餐饮业大气污染物排放标准》规定的油烟现场和在线监测等效测试方法——粒子集合光散射测量法和PID光电离子检测法。该方法为国际公认的激光颗粒物检测方法及工业废气VOCs检测方法，适用于测量成分确定且粒径分布稳定集中的油烟浓度，通过特殊的结构设计，油烟浓度在线监控仪具有响应迅速、精度高、检出限高、量程高、零点漂移低的特点。
采用国际公认的电化学原理检测油烟浓度，结果可溯源；
通过油烟探头前端采样检测；
通过软件可自动调零系统，有效降低仪器零点漂移对测量结果的影响；
0~30mg/m3的量程，满足油烟排放浓度波动范围大的特点；
具有清洁系统保护装置形成保护气，保证了使用寿命及维护周期；
1秒钟获取一个油烟浓度数据，为科学系统的研究油烟污染提供支持。
测量对象：餐饮业油烟
颗粒物检测量程：0.01~100mg/m3
非甲总烃检测量程：0.01~50mg/m3
测量精度：0.01mg/m3
零点漂移：24h零点漂移≤±0.1mg/m3
准确度：与DB11 1488-2018《餐饮业大气污染物排放标准》中的标准方法测定结果的相对误差≤±10%；与滤膜称重法的相对误差≤±10%；
线性误差：≤±10%
响应时间：≤2s
相关系数：≥0.95（与滤膜称重法作比对）
绝缘阻抗：≥50MΩ
传输方式：2G（GPRS）
断电复位：停电复位后，分析仪能自动恢复到原来的工作状态
数据采样间隔：1s
数据上传间隔油烟：1min
数据接口：RS-485接口、天线接口、2路开关量、2路电流互感器接口

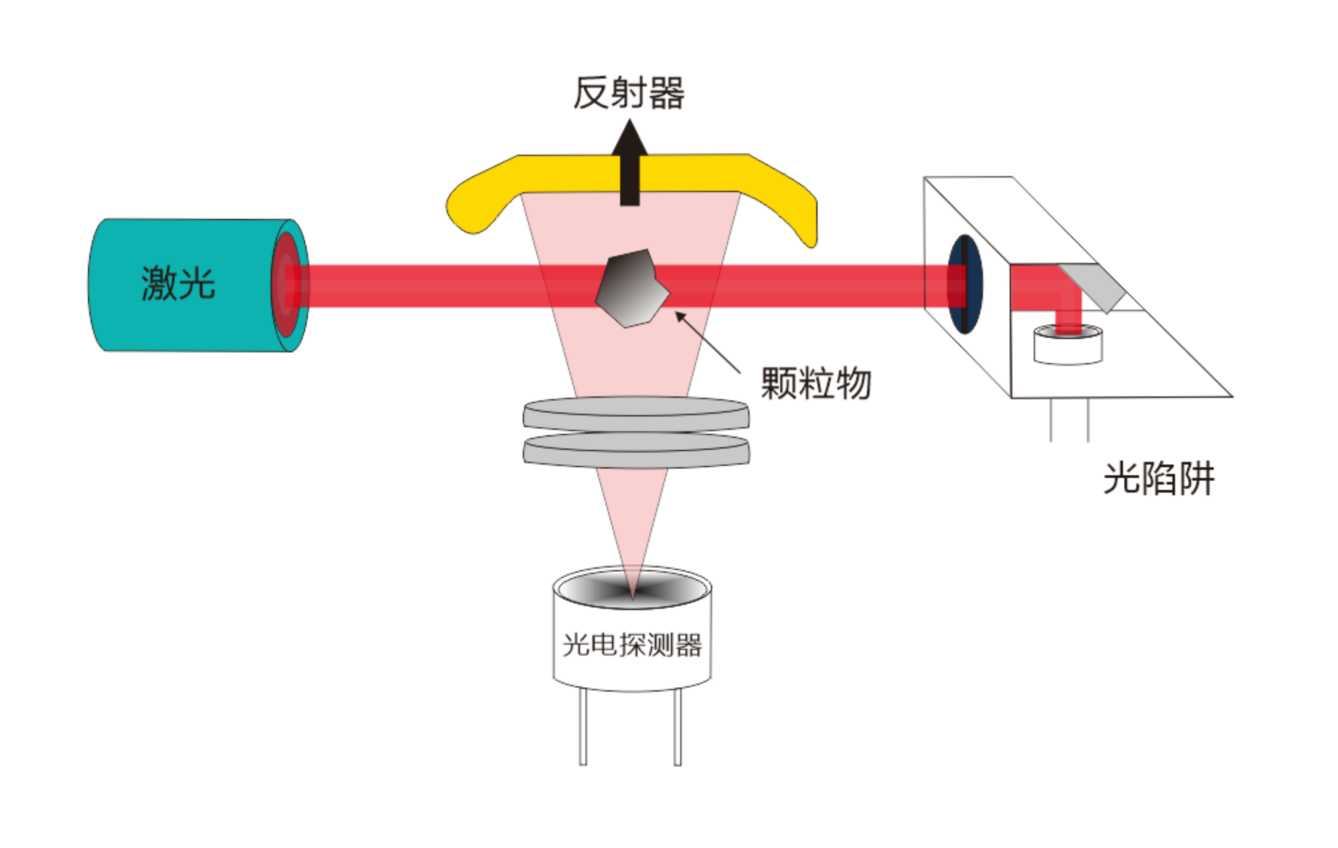

采用90°光散射原理，该方法中检测通道的单色光源（激光）与光探测器呈90°直角，当向样品进入检测通道中与激光交汇产生散射光，光探测器接收这一光学的变化，将其转化为电信号，经过放大处理再被传送到监测器上显示。
环保及城市监督管理部门用于监控餐厅、饭店、机关食堂等单位油烟污染排放；
油烟净化设备制造商用于净化设备净化效率检测，及远程监控设备工况；
油烟污染治理工程商、第三方运营维护商用于对排污企业管理、治理设备监控；
环保、教育、第三方检测机构、科研、实验室等相关部门对饮食业油烟污染进行研究。
